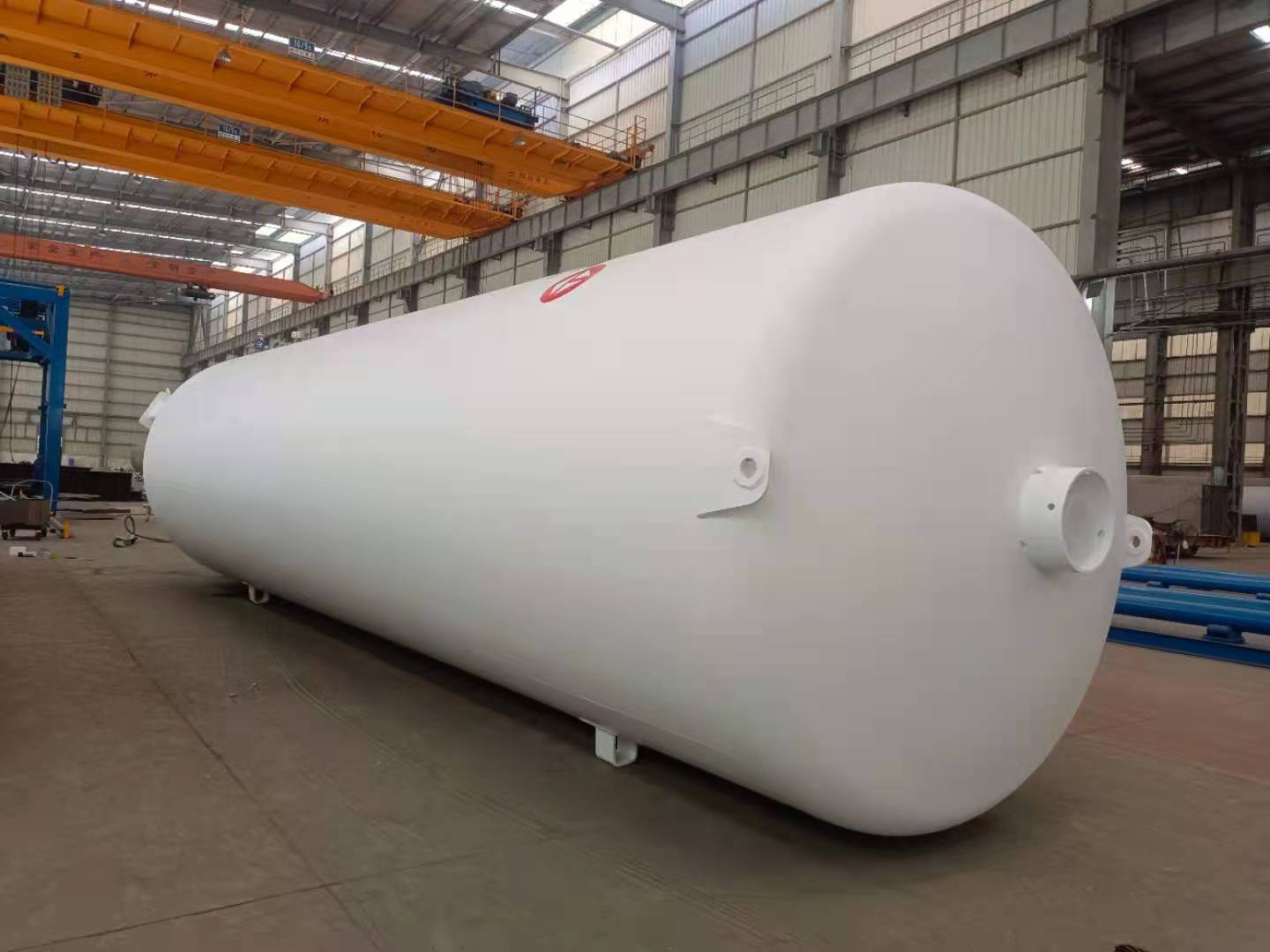

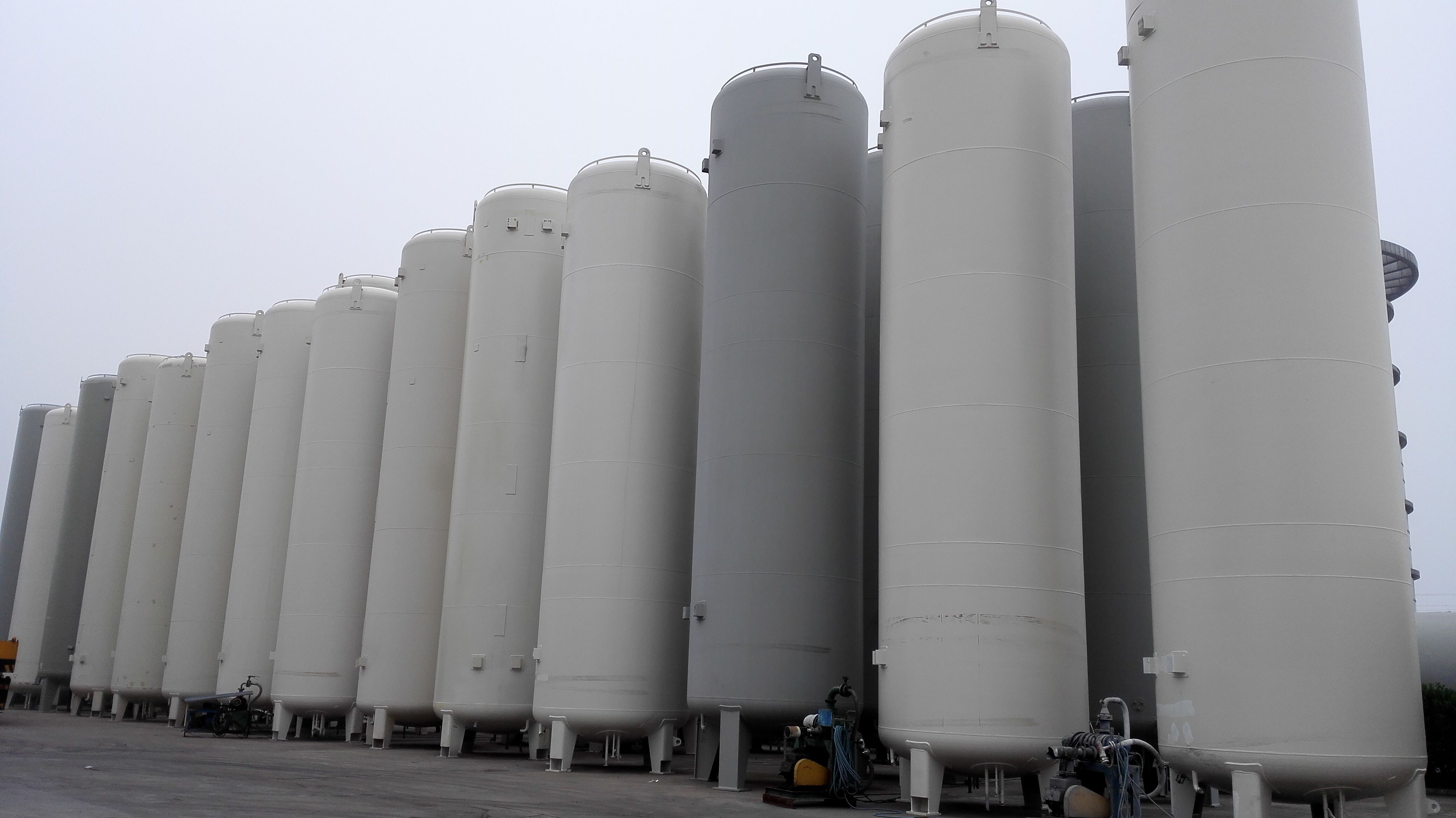

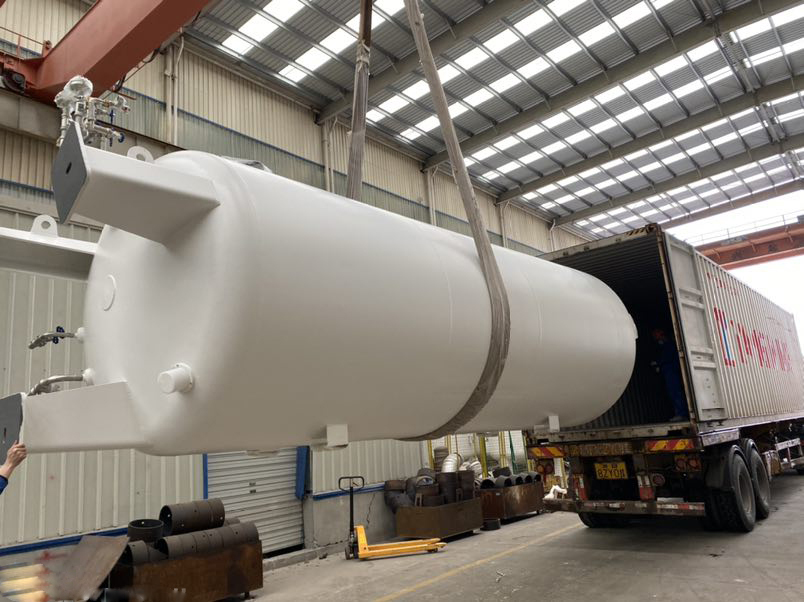

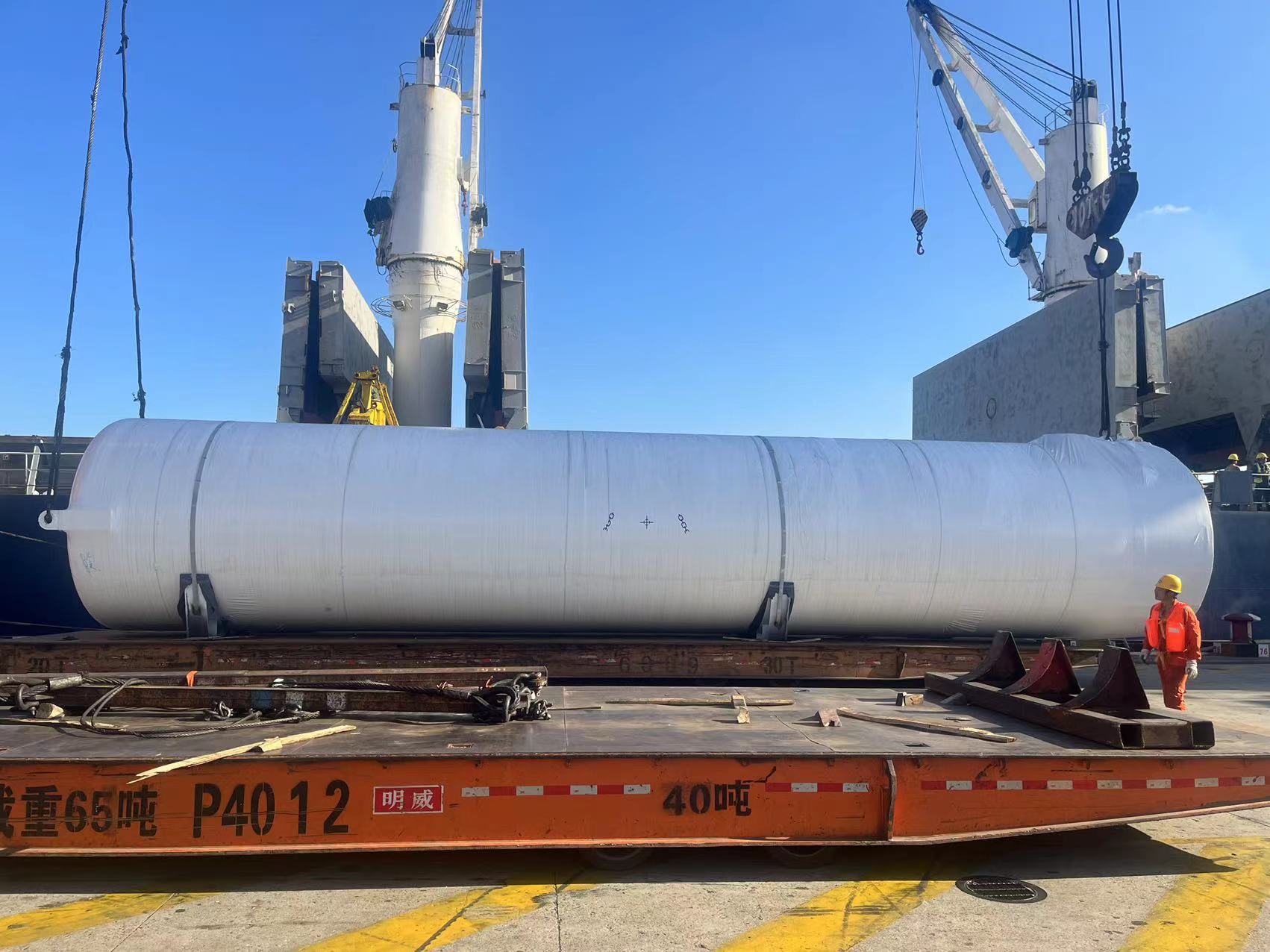

Liquid Oxygen Nitrogen Argon Cryogenic Storage Tank
Advantages
Our vacuum cryogenic liquid tank has the following features:
1. good durability and security.
2. compact structure, small footprint, centralized control.
3. excellent heat preservation, while with small evaporation loss.
4. easy operation and maintenance.
Main technical parameter
Available volume: 1M3 -- 1000M3
Working pressure: 0.2MPa-3MPa
Insulation method: Vacuum powder
Design temperature: -196℃
Medium: LO2, LN2, LAr, LCO2 or LNG
Main body material SA240M 304/Q245R
Model list
Model | Storage medium | Effective volume (m3) | Max working pressure (Mpa) | Design pressure (Mpa) | Main material | Empty weight (kg) | Dimension (mm) |
ZCF-5000/8 | LO2,LN2,LAr | 5 | 0.78 | 0.92 | 06Cr19Ni10/Q235-B | 3981 | 2016X4976 |
ZCF-10000/8 | LO2,LN2,LAr | 10 | 0.78 | 0.92 | 06Cr19Ni10/Q235-B | 6403 | 2416X5797 |
ZCF-10000/16 | LO2,LN2,LAr | 10 | 1.57 | 1.75 | 06Cr19Ni10/Q235-B | 7376 | 2416X5797 |
ZCF-20000/8 | LO2,LN2,LAr | 20 | 0.78 | 0.92 | 06Cr19Ni10/Q235-B | 11135 | 2416X10106 |
ZCF-20000/16 | LO2,LN2,LAr | 20 | 1.57 | 1.75 | 06Cr19Ni10/Q235-B | 12885 | 2416X10106 |
ZCF-30000/8 | LO2,LN2,LAr | 30 | 0.78 | 0.92 | 06Cr19Ni10/Q235-B | 14685 | 2616X11900 |
ZCF-50000/8 | LO2,LN2,LAr | 50 | 0.78 | 0.92 | 06Cr19Ni10/Q235-B | 24043 | 3124X12731 |
ZCF-100000/8 | LO2,LN2,LAr | 100 | 0.78 | 0.92 | 06Cr19Ni10/Q235-B | 43378 | 3624X17355 |
ZCF-200000/8 | LO2,LN2,LAr | 200 | 0.78 | 0.92 | 06Cr19Ni10/Q235-B | 89070 | 3824X29000 |
CF-25000/6 | LNG | 25 | 0.6 | 0.66 | 06Cr19Ni10/Q235-B | 12150 | 2420X11000 |
CF-40000/6 | LNG | 40 | 0.6 | 0.66 | 06Cr19Ni10/Q235-B | 20200 | 2420X17100 |
ZCF-150000/6 | LNG | 150 | 0.6 | 0.66 | 06Cr19Ni10/Q235-B | 60060 | 3732X21115 |
ZCF-5/22 | LCO2 | 5 | 2.16 | 2.37 | 16MnDR/Q235-B | 4045 | 2016X4942 |
ZCF-10/22 | LCO2 | 10 | 2.16 | 2.37 | 16MnDR/Q235-B | 7850 | 2408X5874 |
ZCF-15/22 | LCO2 | 15 | 2.16 | 2.37 | 16MnDR/Q235-B | 10890 | 2416X7889 |
ZCF-20/22 | LCO2 | 20 | 2.16 | 2.37 | 16MnDR/Q235-B | 14390 | 2416X10024 |
ZCF-30/22 | LCO2 | 30 | 2.16 | 2.37 | 16MnDR/Q235-B | 18520 | 2820X9534 |
ZCF-50/22 | LCO2 | 50 | 2.16 | 2.37 | 16MnDR/Q235-B | 31085 | 2824X14468 |
ZCF-100/22 | LCO2 | 100 | 2.16 | 2.37 | 16MnDR/Q235-B | 58410 | 3724X17200 |
ZCF-300/22 | LCO2 | 300 | 2.16 | 2.37 | 16MnDR/Q235-B | 173000 | 4236X32360 |
Scope of supply
(1)tank body 1 set

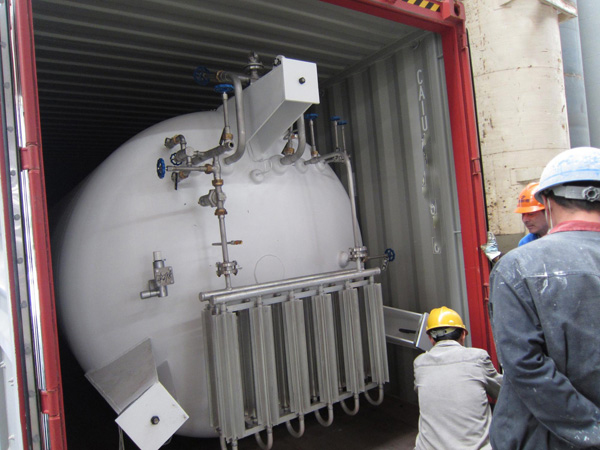

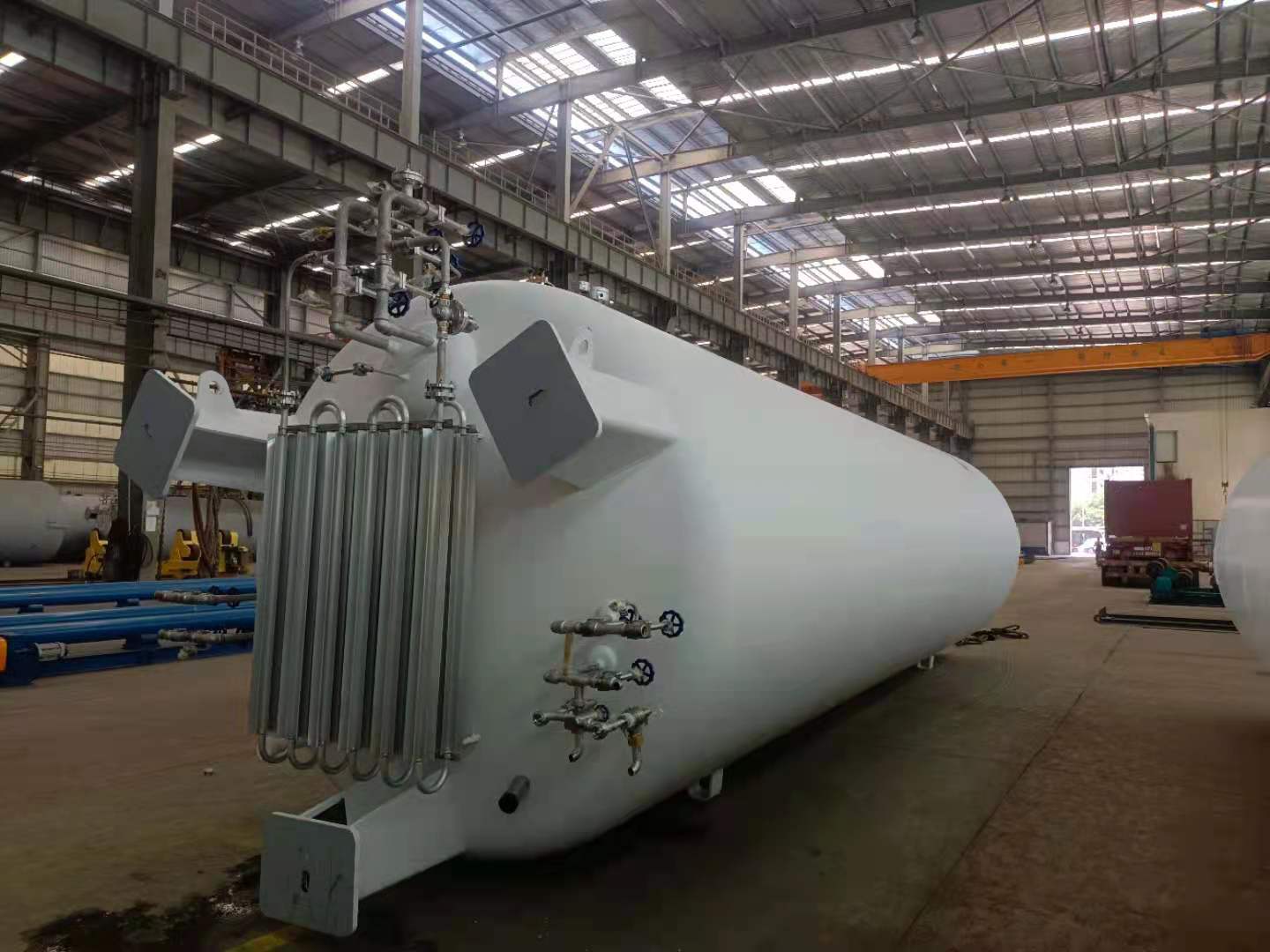

(2)booster 1 set
(3)Saddle 1set
(4)The Valves of tank (equipped with high-quality valves, instruments and liquid level gauge listed in the following:
Valves list (get more details on process chart)
(5)Operating box includes valves and instrument、liquid level gauge etc.
(6)Technical documents 1 set
Applications
The vacuum insulated cryogenic tank is widely used in machinery, chemical, chemical fiber, medical, food, metallurgy, mining, electronic and military industries, and so on.
